L’objectiu d’aquesta implementació és la segmentació de la xarxa troncal de la LAN Party per garantir un entorn de treball segur i eficient. Mitjançant la creació de xarxes locals virtuals (VLANs), s’aconsegueix un aïllament lògic dels diferents perfils d’usuari que participen en l’esdeveniment, tot i compartir la mateixa infraestructura física.

S’han definit tres segments diferenciats: Jugadors, Staff i Serveis. Aquesta divisió és crítica per protegir la integritat de les dades de l’organització i el correcte funcionament dels servidors. En restringir la comunicació directa entre aquests grups, s’evita que possibles usuaris malintencionats o dispositius infectats de la zona de joc puguin accedir a equips de gestió o servidors crítics. La configuració s’ha validat mitjançant proves de connectivitat (ping), confirmant que el trànsit entre diferents VLANs és inexistent en absència d’un dispositiu d’encaminament.

---

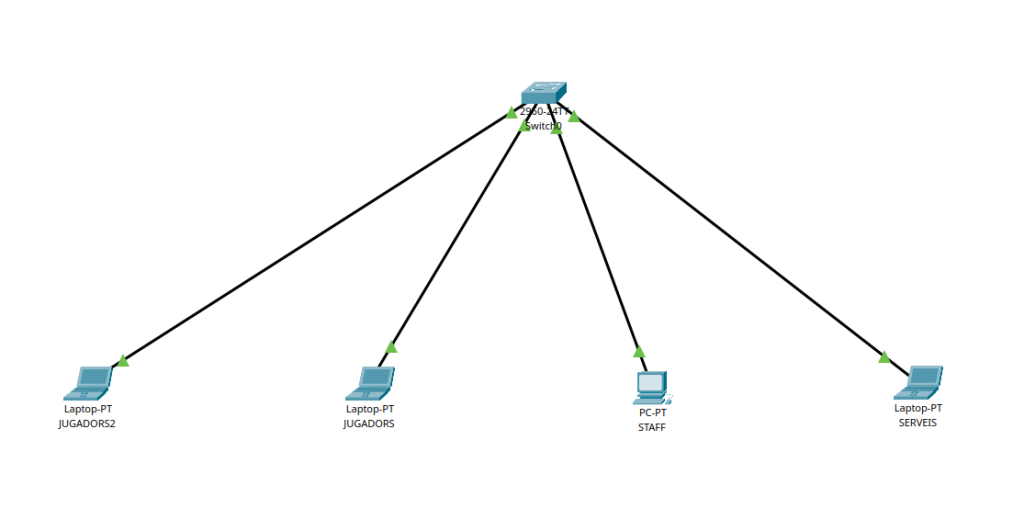

En la següent imatge es pot veure el mapa físic dels dispositius dins de la Xarxa, aquests dispositius són els que es connectaran entre si més tard.

Abans de crear i configurar les VLAN hem fet una taula per organitzar-nos

VLAN	IP
JUGADORS	196.168.10.X
STAFF	196.168.20.X
SERVEIS	196.168.30.X

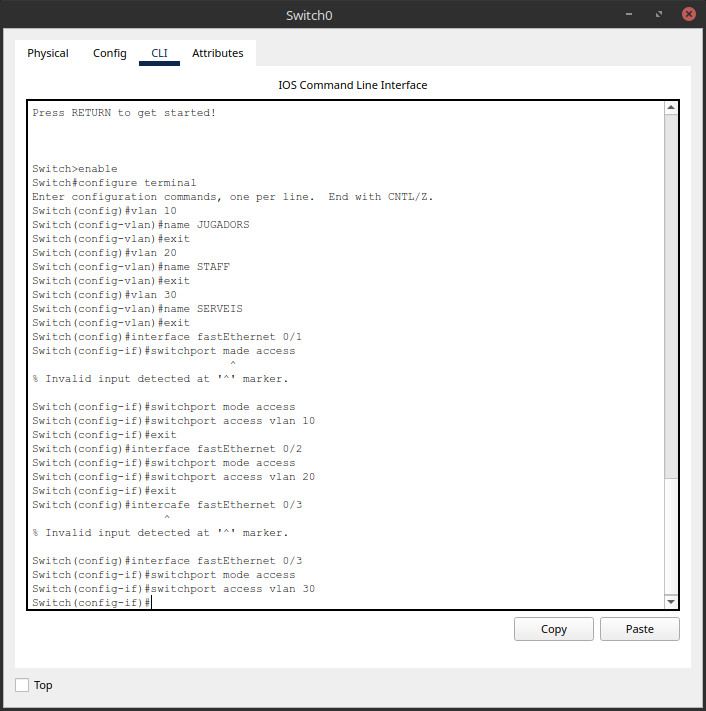

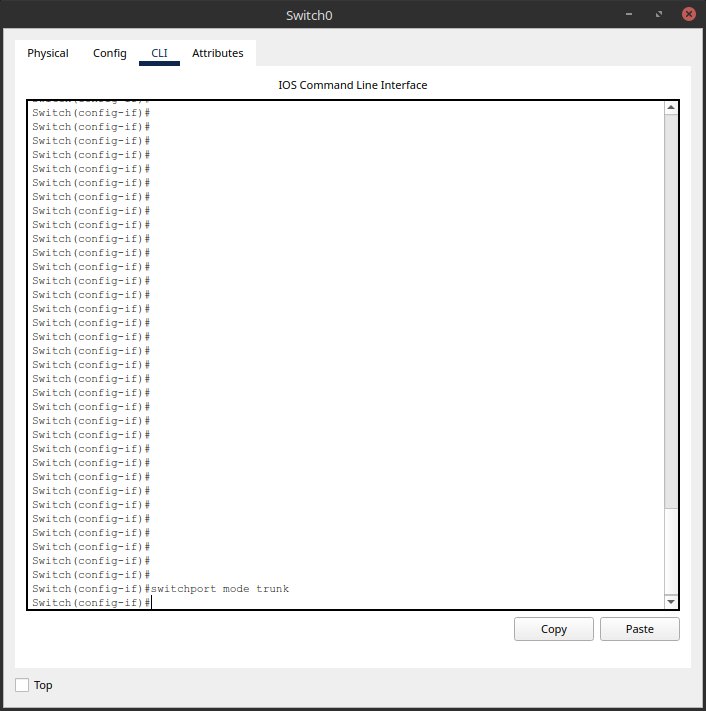

En aquesta imatge es mostra el procediment seguit mitjançant la línia de comandes (CLI) per a la creació de les xarxes virtuals. S’ha accedit al mode de configuració global per definir els identificadors numèrics (ID) i assignar noms descriptius a cada segment (JUGADORS, STAFF i SERVEIS). Aquest pas és fonamental per mantenir una administració de xarxa organitzada i professional.

S’han utilitzat la següent comandes per crear aquestes VLAN.

Creació i nomenament de les VLANs

Switch> enable
Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name JUGADORS
Switch(config-vlan)# exit
Switch(config)# vlan 20
Switch(config-vlan)# name STAFF
Switch(config-vlan)# exit
Switch(config)# vlan 30
Switch(config-vlan)# name SERVEIS
Switch(config-vlan)# exit

Assignació de ports (Mode Accés)

# Configuració del port per a Jugadors
Switch(config)# interface fastEthernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit

# Configuració del port per a Staff
Switch(config)# interface fastEthernet 0/11
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20
Switch(config-if)# exit

# Configuració del port per a Serveis
Switch(config)# interface fastEthernet 0/16
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 30
Switch(config-if)# exit

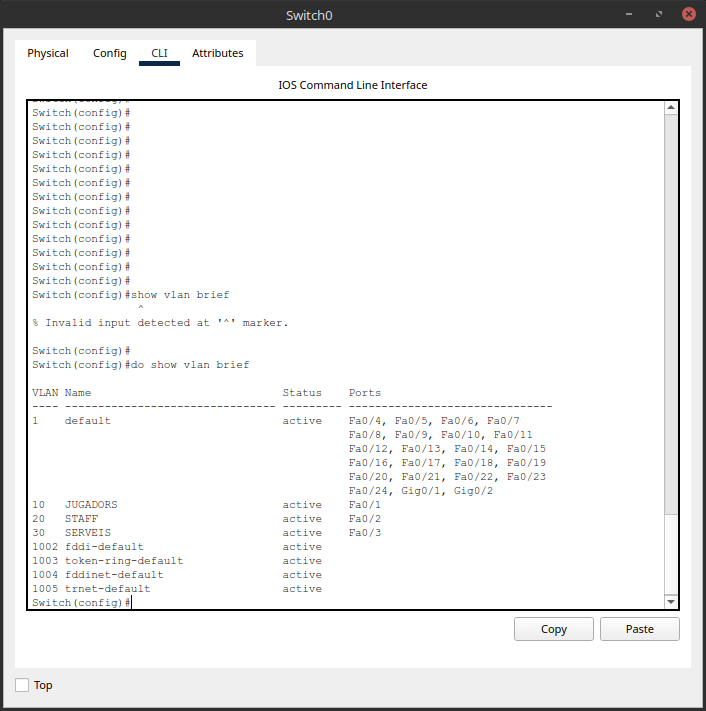

Comanda de verificació

Switch(config)# do show vlan brief

---

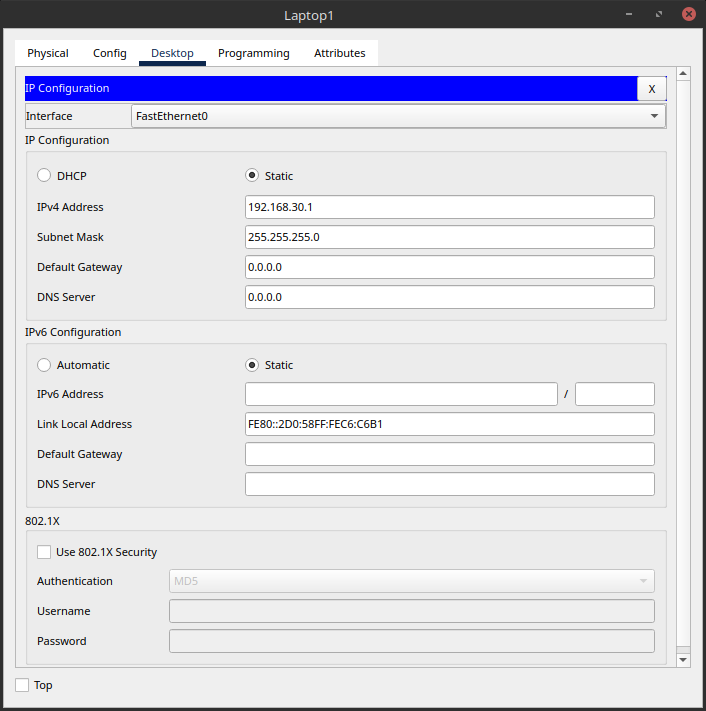

Per permetre la comunicació dins de cada segment, s’ha configurat un adreçament IP estàtic a cada terminal. S’han utilitzat màscares de xarxa de 24 bits (255.255.255.0) per definir subxarxes independents per a cada VLAN (192.168.10.x, 192.168.20.x i 192.168.30.x). Aquesta estructura és essencial per al posterior control del trànsit i la seguretat de la xarxa.

Es realitza una prova de ping entre dos nodes pertanyents a la VLAN 10. El resultat satisfactori confirma que el switch commuta correctament els paquets dins del mateix segment virtual i que els equips estan correctament configurats a nivell de capa 3 (Xarxa).

Fem ping des d’IP 196.168.10.1 a 196.168.10.2

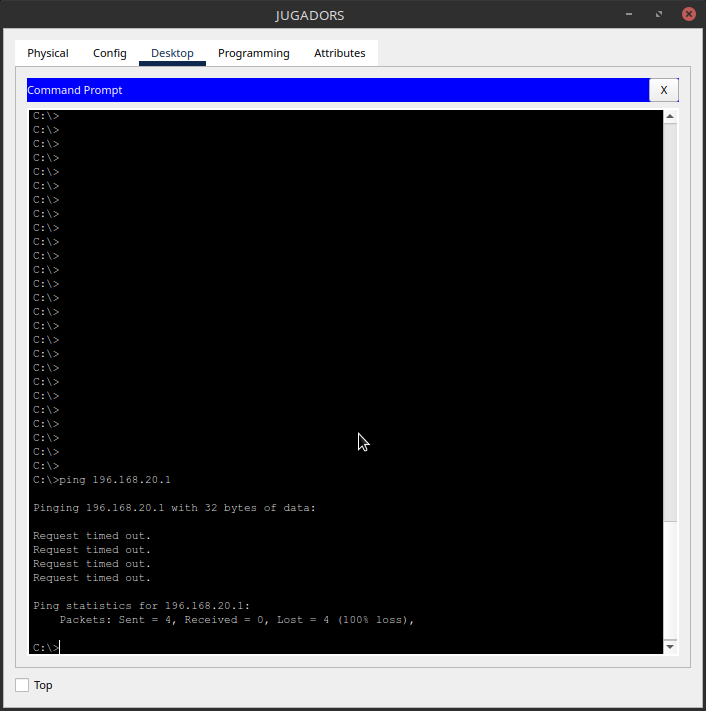

Com a mostra de què els dispositius només poden parlar entre ells si estan en la mateixa VLAN hem fet ping a un altre dispositiu que està a una altra VLAN.

Hem fet ping desde 196.168.10.1 a 196.168.20.1 i donda “Request timed out”.

---

Evidències

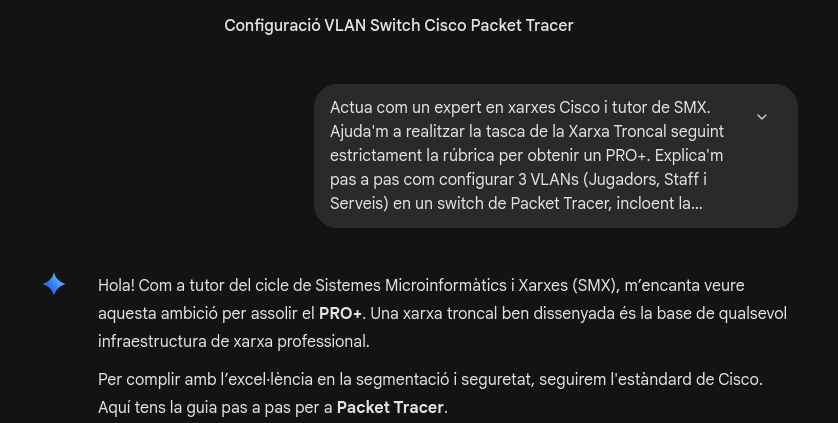

Per a l’optimització d’aquest repte i la verificació dels estàndards de la rúbrica, s’ha utilitzat un model d’IA (Gemini) com a suport consultiu. L’objectiu no ha estat la delegació del treball, sinó la validació de les configuracions de xarxa i la millora de la documentació tècnica

Actua com un expert en xarxes Cisco i tutor de SMX. Ajuda'm a realitzar la tasca de la Xarxa Troncal seguint estrictament la rúbrica per obtenir un PRO+. Explica'm pas a pas com configurar 3 VLANs (Jugadors, Staff i Serveis) en un switch de Packet Tracer, incloent la creació, assignació de ports i configuració d'adreçament IP. Necessito que m'indiquis quines captures de pantalla són vitals per documentar la segmentació i la seguretat (pings satisfactoris i fallits) amb un llenguatge formal i tècnic.
