1. Objectiu del Projecte
L’objectiu principal d’aquesta tasca ha estat la captura, edició i processament de cinc fotografies panoràmiques de 360° per a la seva posterior integració en un tour virtual interactiu de les instal·lacions on s’imparteixen els Cicles Formatius. El Tour permetrà a les empreses i visitants explorar l’entorn educatiu (aules tècniques, tallers, passadissos i magatzems) de manera immersiva des de qualsevol dispositiu amb connexió a Internet.
2. Materials i Equip Utilitzat
Per a la realització d’aquest projecte, s’ha utilitzat un equipament específic per a fotografia immersiva d’alta resolució, combinat amb eines de programari lliure i propietari.
2.1. Hardware

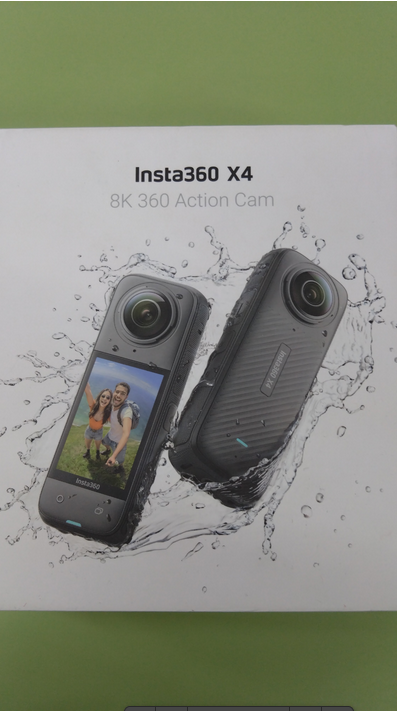

- Càmera: S’ha utilitzat una Insta360 X4. Aquesta càmera d’acció de 360° és capaç de capturar imatges en una resolució de fins a 8K, la qual cosa garanteix un nivell de detall excepcional, crucial per a mostrar l’equipament dels nostres cicles. La seva mida compacta la fa ideal per a espais reduïts. (Vegeu imatge 1).

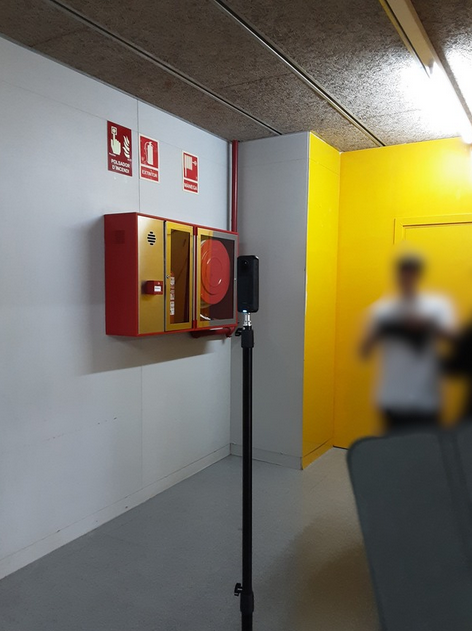

- Suport: Un trípode invisible d’extensió vertical, específicament dissenyat per a càmeres de 360°. Aquest tipus de trípode té una secció molt prima prop de la càmera per a minimitzar la seva presència a la foto, tot i que el Nadir encara requereix postprocessament.
- Dispositiu de control: Un telèfon mòbil (smartphone) per a visualitzar la imatge en temps real i disparar a distància.
2.2. Software

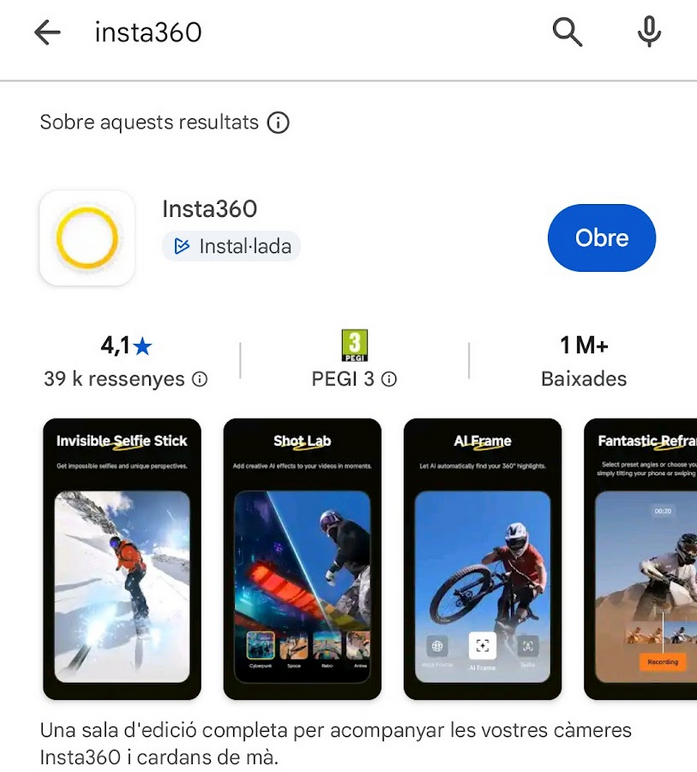

- Captura i “Stitching”: S’ha utilitzat l’aplicació oficial Insta360 (Vegeu imatge 2), instal·lada al dispositiu mòbil per a controlar la càmera via Wi-Fi. Aquesta app també s’encarrega de realitzar el “stitching” automàtic (la unió de les dues imatges de 180° de les lents frontals i posteriors) per a crear una imatge equirectangular inicial.
- Edició d’imatge: S’ha utilitzat GIMP (GNU Image Manipulation Program), un potent editor d’imatges de codi lliure i gratuït, per a realitzar els retocs del Nadir (eliminació del trípode) i els ajustos d’exposició.
3. Procés de Captura de les Imatges
Planificació de Punts d’Interès: Es van seleccionar 5 punts clau a les instal·lacions. Aquests punts van incloure passadissos d’accés i diverses aules tècniques i magatzems de material. L’objectiu era mostrar tant les zones comunes com els espais de treball equipats
Preparació de l’Entorn: Abans de cada captura, es va comprovar que l’espai estigués endreçat i tota la il·luminació d’aula estigués encesa per a evitar ombres dures. S’ha buscat una coherència visual en la il·luminació de tots els espais.
4. Edició i Postprocessament amb GIMP
Una vegada fetes les imatges s’havien d’editar per tal que al Tour no es veiessin les potes del trípode i que quedes més polit. Per a això hem utilitzat el programa d’edició GIMP, amb el qual hem difuminat la zona amb un color semblant al del terra.
Aquí es poden veure una imatge abans i després de ser editada.

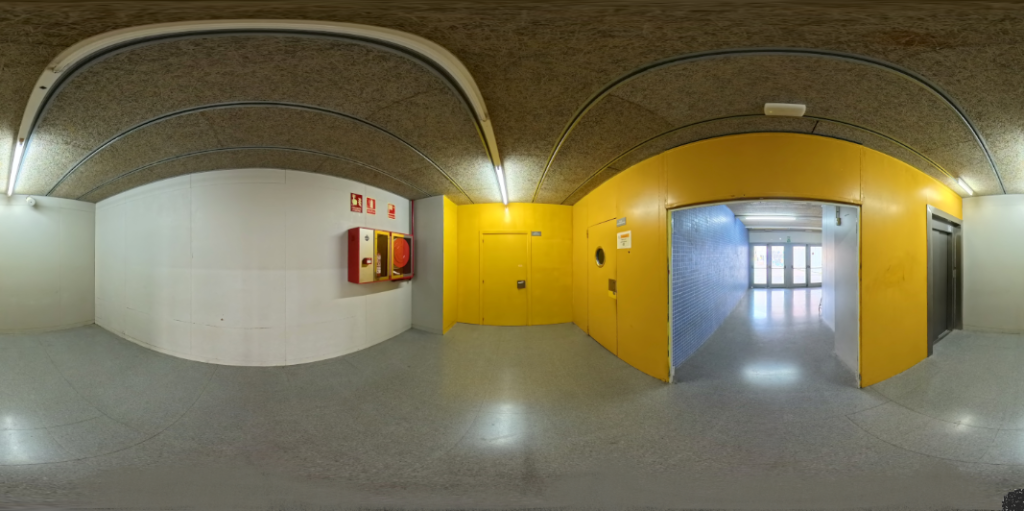

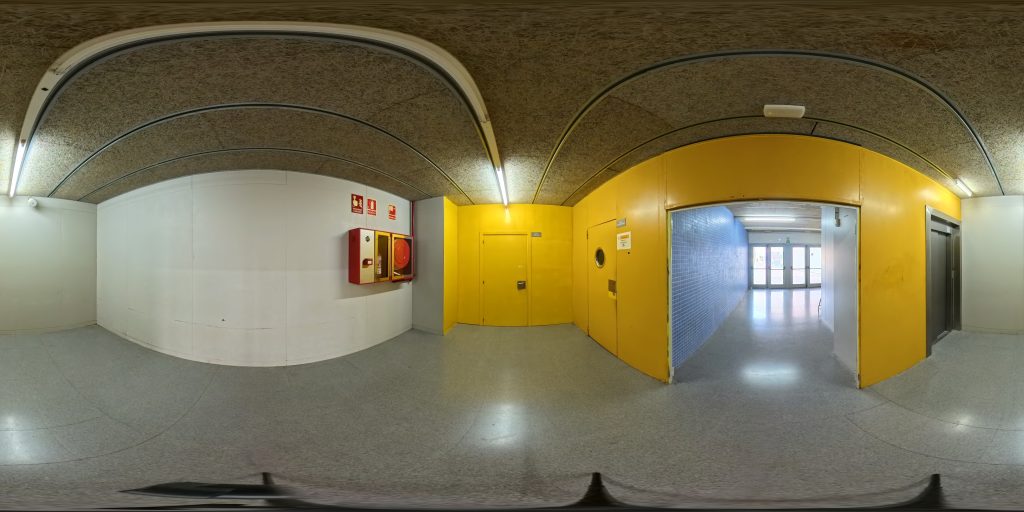

Si ens fixem bé en la imatge 1, es pot veure una ombra o una petita taca fosca just a sota de la posició de la càmera, a terra. Aquest és el Nadir que s’ha d’eliminar. La imatge 2 mostra el terra perfectament net, integrat de manera invisible.
Tècnica d’Eliminació del Trípode (Nadir):
- Obrim la imatge panoràmica (equirectangular) a GIMP.
- Anem a la zona inferior de la imatge, on es troba el trípode.
- Utilitzem l’Eina de Clonació. Seleccionem una zona “neta” de terra de la mateixa textura i color proper al trípode com a font, i “pintem” per sobre de les potes del trípode per a cobrir-les.
- Utilitzem l’Eina de Sanat (Heal) per a suavitzar les vores de la clonació i integrar-la perfectament amb la textura del terra, eliminant qualsevol línia visible o canvi de color.
