He muntat la xarxa en topologia d’estrella amb un switch central (Core) i 4 ordinadors, dos dels ordinadors estan a la mateixa xarxa (VLAN) i es poden fer ping un a l’altre, i els dos altres ordinadors el mateix, amb la condició que els dos ordinadors no veuen als altres dos.

He creat dos dominis de difusió separats: la VLAN 10 i la VLAN 20. Això permet que els dos ordinadors de cada grup es comuniquin perfectament entre ells (fent ping), però estiguin totalment aïllats de l’altre grup.

Finalment, he configurat els ports del switch en mode access per a cada PC i he verificat que el filtratge de paquets funciona correctament, garantint que la comunicació entre xarxes diferents sigui impossible sense un encaminador.

---

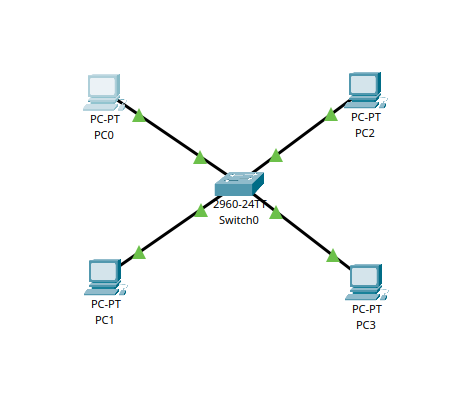

Primer de tot he posat els 4 ordinadors en forma de quadrat i en mig el switch.

També he connectat cada ordinador al switch amb un cable de coure directe.

---

He obert la terminal (CLI) i he escrit el següent per crear les VLAN i configurar-les.

enable

configure terminal

vlan 10
name COLUMNA_A
vlan 20
name COLUMNA_B
exit

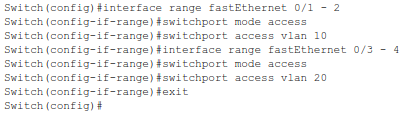

interface fastEthernet 0/1 - 2
switchport mode access
switchport access vlan 10
interface range fastEthernet 0/3 - 4
switchport mode access
switchport access vlan 20
exit

---

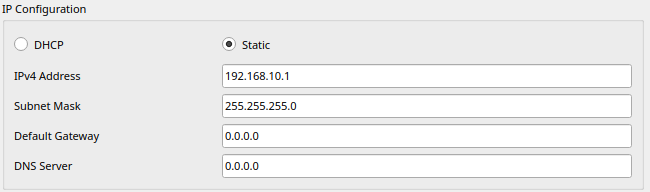

Després he obert cada ordinador, i he entrat a “IP Configuration” on he configurat la IP

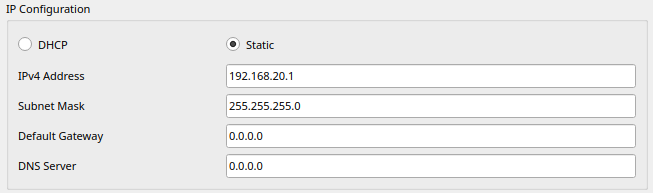

Una vegada dintre he escrit la IP i la Subnet Mask

---

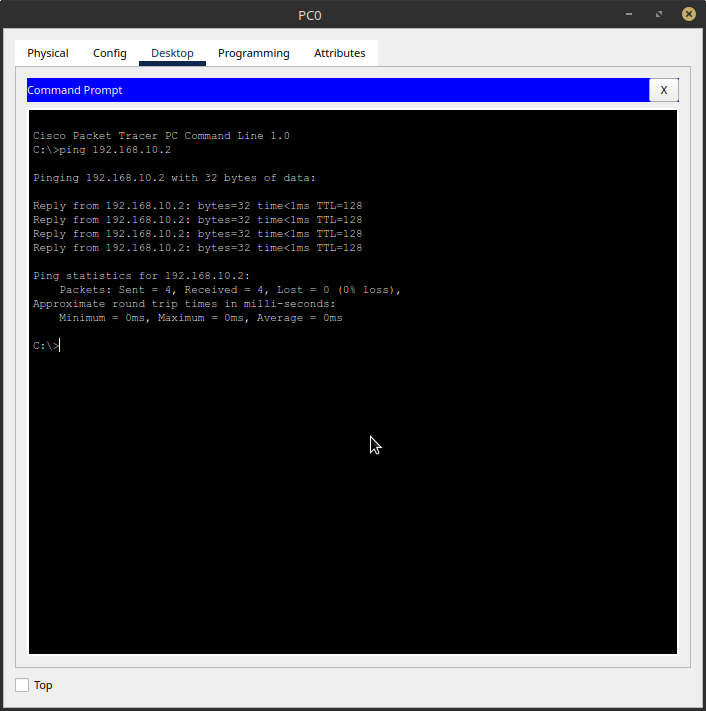

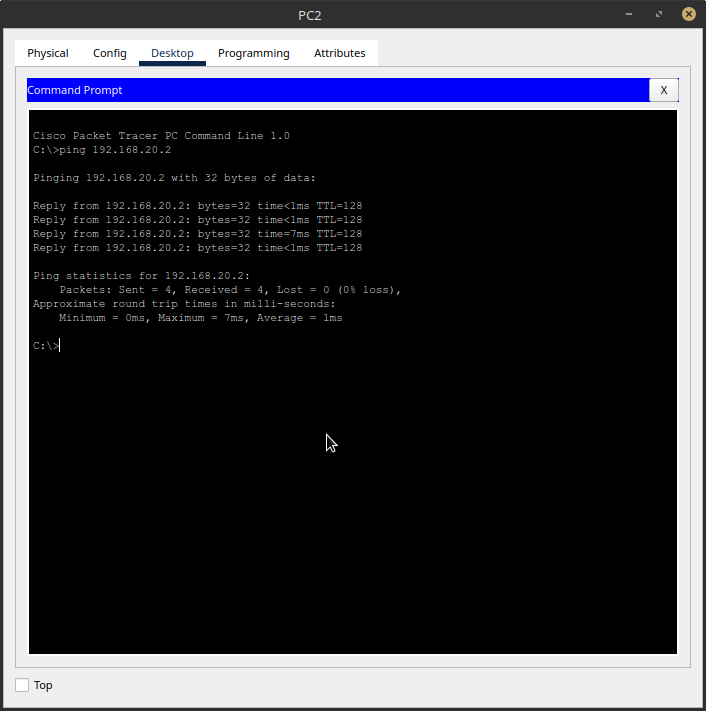

Per comprovar que tot està correcte he fet ping des d’un ordinador fins a l’altres de la mateixa columna i el mateix amb l’altra columna.

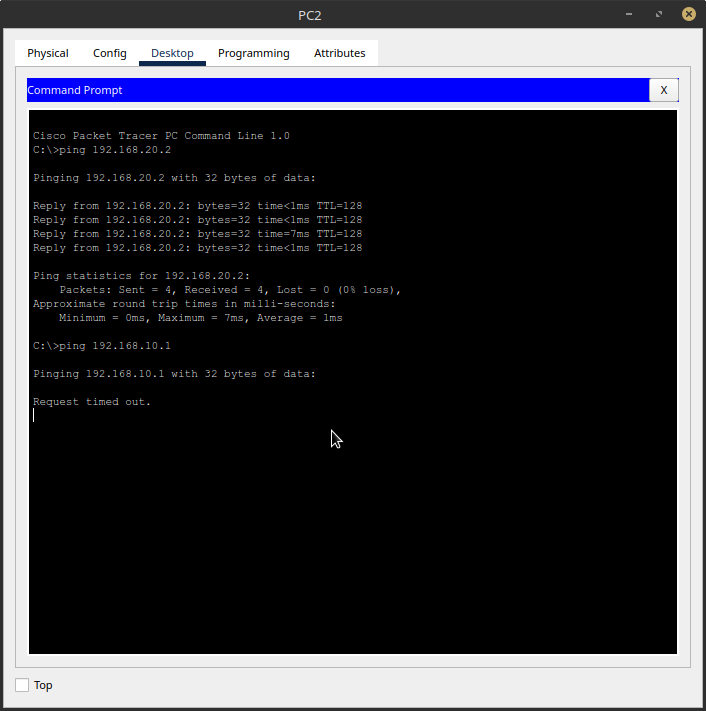

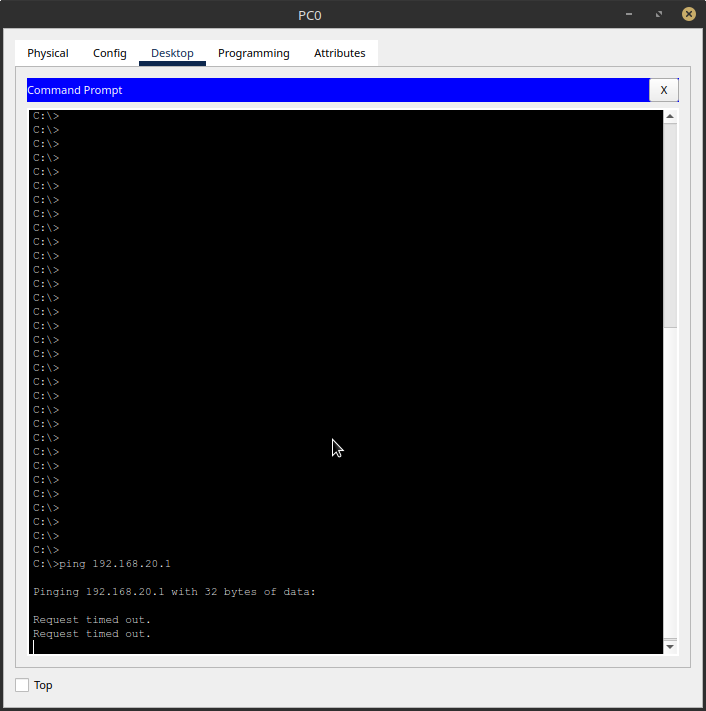

I com es pot veure en la captura següent si intento fer ping des d’una columna a l’altra no es pot.

---

A continuació es pot descarregar l’arxiu per veure-ho des de Cisco Packet Tracer
