He triat muntar la xarxa en topologia d’estrella amb un switch central (Core) i 4 switchos de fila perquè és la manera més estable de fer-ho. Si un switch d’una fila s’espatlla o algú peta un cable, la resta de la LAN Party pot seguir jugant sense problemes.
He fet servir els ports Gigabit per connectar els switchos entre ells (la troncal) perquè per aquí passarà tot el trànsit dels jugadors i els servidors; si fessim servir ports normals, la xarxa aniria lenta i tindríem ‘lag’. També he decidit configurar VLANs per separar els servidors dels jugadors per un tema de seguretat i per organitzar millor les IPs de cada fila.
Primer de tot per organitzar millor els switchos he recreat com serà l’organització real de la LAN Party, on he posat 4 files de taules on al final de cada fila hi ha un switch que estarà connectat al Switch Core.

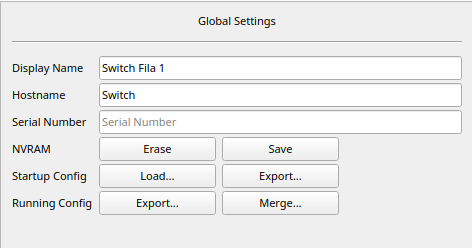

He entrat a la configuració a cada switch per canviar el nom (hostname) i que tot estigui ben etiquetat com a la vida real.
Pels switchos de les file she utilitzat el model 2960-24TT dels quals he utilitzat 4 i pel switch core (central) el model 3560-24TT.

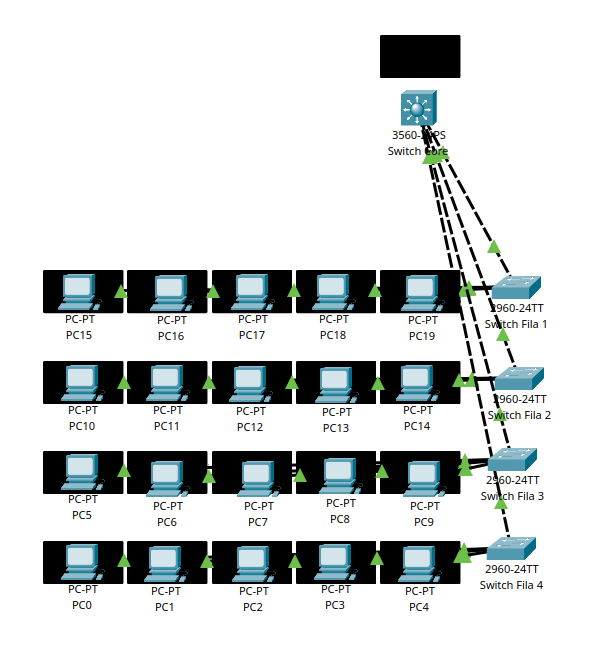

Com a extra i per fer entendre millor he col·locat un ordinador PC a cada taula, els quals cadascun està connectat al seu switch corresponent, i finalment els 4 switchos connectats al switch core.

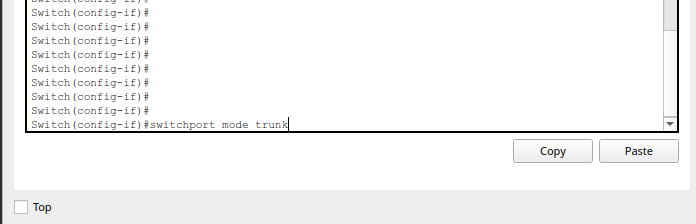

He posat els enllaços entre switchos en mode Trunk (amb el comandament switchport mode trunk) perquè si no, les dades de les diferents VLANs no podrien viatjar per la xarxa troncal.
switchport mode trunk
Comprovació
Per a la comprovació ha hagut d’afegir un servidor que també s’utilitzarà a la LAN Party com a distribuïdor de IPs (DHCP) així cada PC té una IP.
Per a això he hagut d’entrar a la configuració del Servidor i canviar-lo a Servidor DHCP i entrar a cada PC i fer el mateix.
He seguit els següents passos:

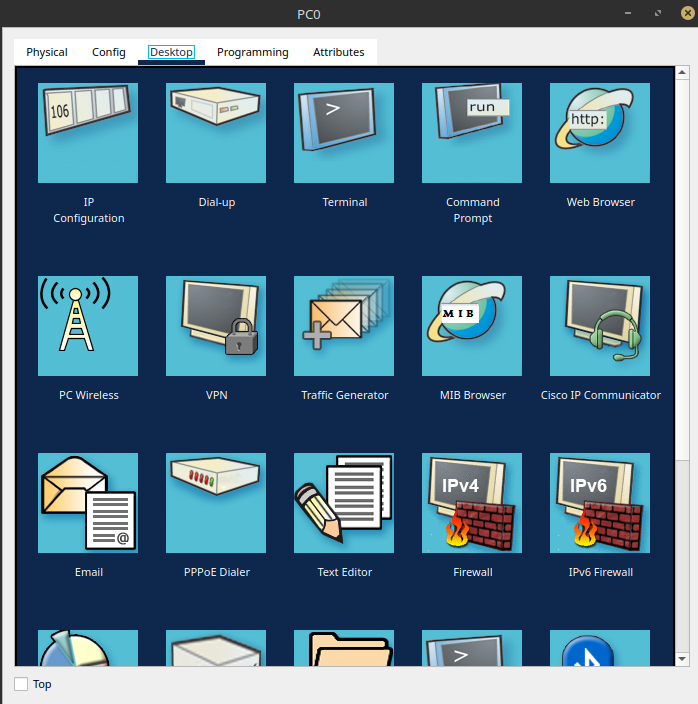

1- Fer clic dret al dispositiu. En fer-ho ens apareiferà la següent pantalla.
2- Entrar a “IP Configuration”

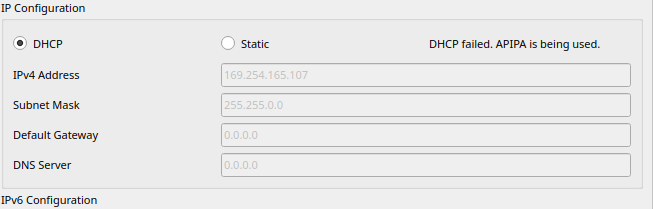

3- Predeterminadament estarà en “Static” i he de fer clic a “DHCP”

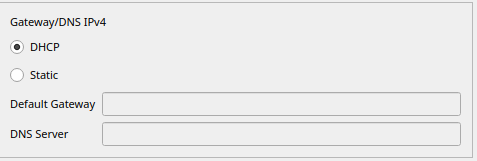

En el cas del Servidor és el mateix, però en comptes de canviar-ho l’hem de deixar en “Static” ja que és un servidor.
Fitxer descarregable
