Mapa físic

Per dur a terme aquesta tasca, he començat analitzant les necessitats de la nostra LAN Party. He estructurat tot el disseny dividint la sala en 4 files de 20 equips cadascuna, ja que d’aquesta manera aconsegueixo una xarxa molt més neta, visual i, sobretot, fàcil de mantenir si surten problemes.

A nivell de disseny físic, he plantejat la instal·lació d’un Switch Central (Core) que actua com a cervell de la xarxa. Des d’aquest punt, he tirat quatre línies principals cap a cada fila. He decidit posar un switch individual a cada taula perquè, si un cable es fa malbé o algú desconnecta el que no toca en una fila, només perdrien la connexió aquestes 20 persones i no tota la sala sencera.

Mapa lògic

He creat un esquema d’adreces IP que permet identificar cada equip ràpidament. He utilitzat la xarxa 192.168.1.0/24.

• Infraestructura: He reservat les primeres IPs (.1 per al Router i .10 per al Switch Central) per tenir el control total de la xarxa des del principi.

• Segmentació per files: He assignat un rang de 20 adreces correlatives a cada fila. Per exemple, la Fila 1 utilitza de la .21 a la .40, la Fila 2 de la .41 a la .60, i així successivament.

Esquema HTML

Finalment, he generat un esquema en HTML on es veu tota aquesta jerarquia. He personalitzat el disseny amb la imatge corporativa del projecte: utilitzant el color blau d’accent. També he recollit totes aquestes dades en un full de càlcul detallat.

---

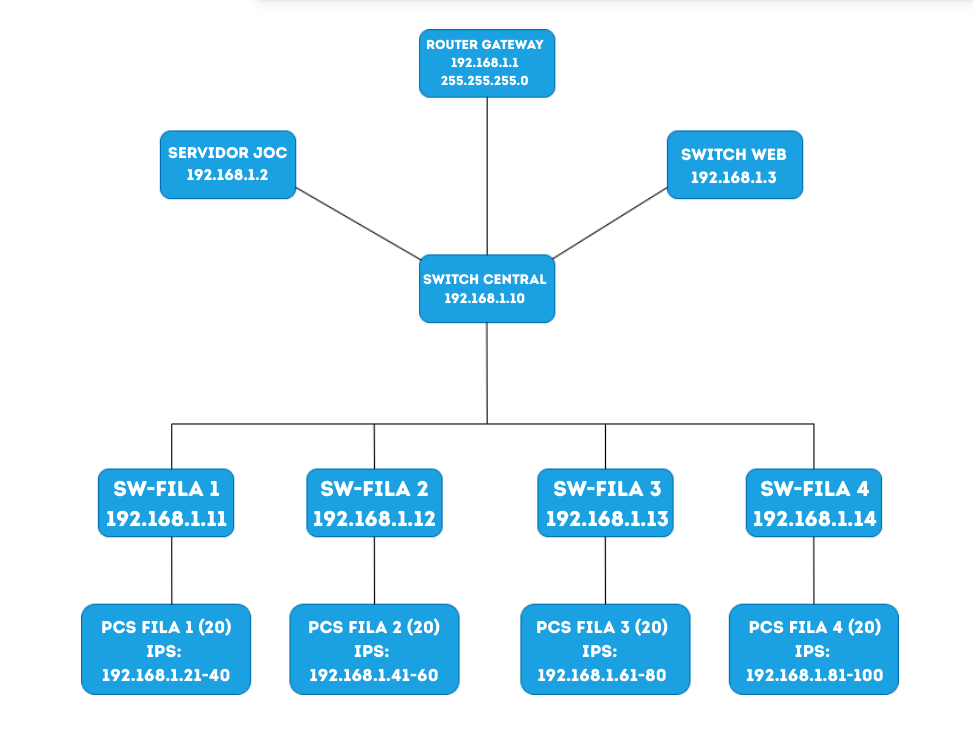

En el primer esquema he fet el mapa lògic amb HTML amb l’ajuda de la IA, i en el segon es pot veure el mateix mata però fet amb l’eina Draw.io.

Esquema Logística LAN Party

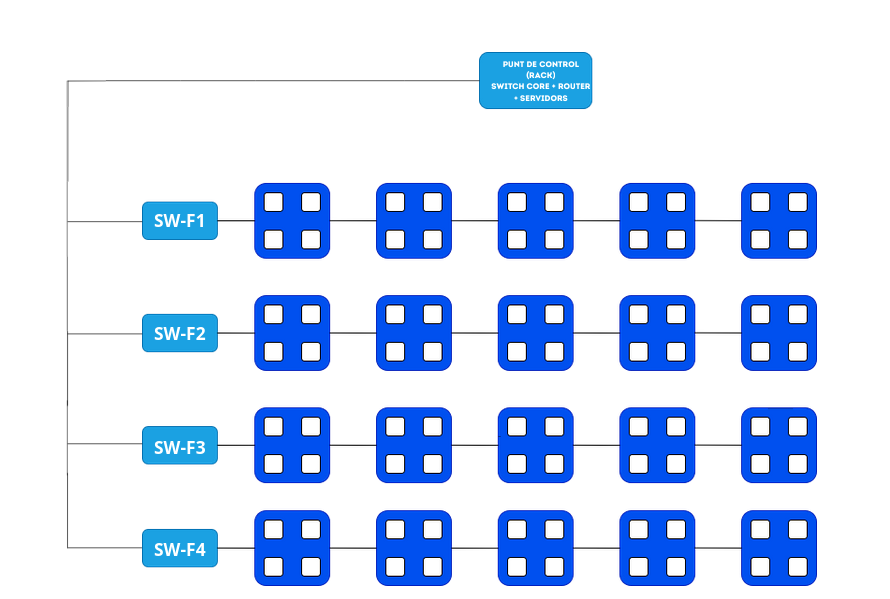

Mapa Físic: Planta de la Sala

En el mapa físic es poden veure les 4 files de taules, a cada fila hi ha 5 taules on a cada taula hi ha 4 ordinadors, en total 80 ordinadors. Cada fila està connectada al seu switch corresponent els quals estan connectats al Switch Core, on també hi seran els servidors i rúter.
